واشرهای مسطح: ویژگی های ساختاری ، سناریوهای کاربردی و راهنمای انتخاب

1. پد تخت

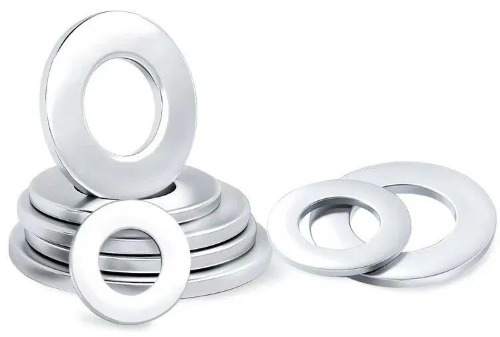

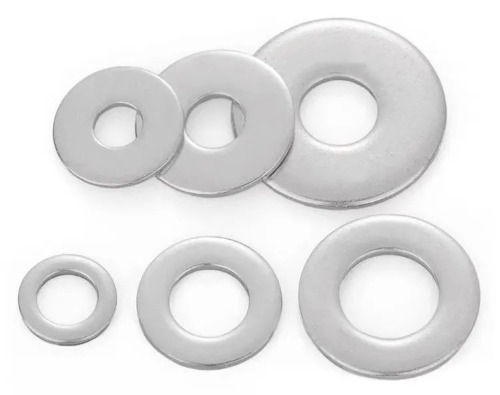

واشر مسطح یک واشر فلزی دایره ای با سوراخ در وسط است. این ماده معمولاً از صفحه آهنی ، فولاد ضد زنگ و سایر مواد از طریق یک فرآیند مهر و موم ساخته می شود. شکل آن شبیه به یک حلقه مسطح است.

واشر مسطح چیست؟

واشرهای مسطح ، همچنین به عنوان واشر مسطح شناخته می شوند ، قطعات مکانیکی متداول هستند که عمدتاً برای تأمین سطح تماس مسطح بین اتصال دهنده ها مانند پیچ ​​و مهره و کانکتورها استفاده می شوند. واشرهای مسطح معمولاً از مواد فلزی مهر می شوند و به شکل دایره ای با سوراخ در وسط قرار می گیرند. اندازه و مشخصات سوراخ را می توان با توجه به نیازهای خاص سفارشی کرد.

عملکرد اصلی واشرهای مسطح

منطقه تماس را افزایش دهید

یکی از کارکردهای اصلی واشرهای مسطح ، کاهش موثر سایش و آسیب با افزایش ناحیه تماس بین پیچ و دستگاه است. در صورت وجود واشر مسطح ، سطح تماس بین پیچ و دستگاه ممکن است در یک نقطه کوچک متمرکز شود و باعث فشار زیادی شود که این امر به طور مستقیم بر عمر خدمات تجهیزات با گذشت زمان تأثیر می گذارد. واشرهای مسطح با افزایش این منطقه تماس از قسمت های اصلی تجهیزات محافظت می کنند.

فشار

واشرهای مسطح عمدتاً برای کاهش فشار استفاده می شوند. هنگامی که نیروی محوری محکم کردن برخی از قسمت ها زیاد است ، به راحتی می توان واشرها را به شکل دیسک فشار داد. در این زمان می توان مواد را تغییر داد و برای حل مشکل می توان سختی را افزایش داد. واشرهای مسطح می توانند به طور موثری فشار را پراکنده کرده و از آسیب های ناشی از فشار بیش از حد موضعی جلوگیری کنند.

از آسیب دیدن جلوگیری کنید

واشرهای مسطح می توانند خسارات ناشی از واشرهای بهاری را هنگام برداشتن پیچ ها به سطح دستگاه از بین ببرند. هنگام استفاده ، یک واشر بهاری و یک واشر مسطح باید استفاده شود ، واشر مسطح در کنار سطح دستگاه است و واشر بهار بین واشر مسطح و مهره است. این می تواند سطح دستگاه را از آسیب در واشر بهار محافظت کند.

در ترکیب استفاده کنید

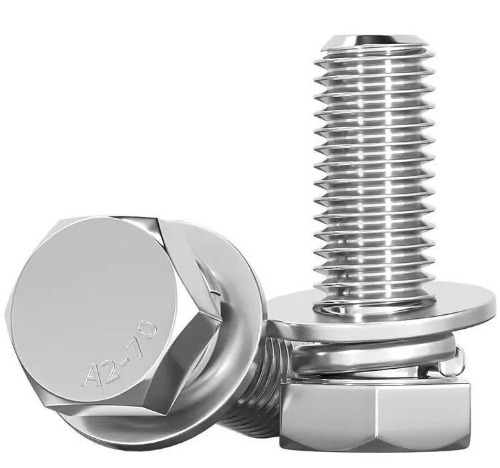

واشرهای مسطح معمولاً در ترکیب با واشرهای بهار برای دستیابی به بهترین اثر محکم استفاده می شوند. واشر مسطح متناسب با سطح دستگاه است ، در حالی که واشر بهار بین واشر مسطح و مهره قرار می گیرد. این ترکیب می تواند فشار را بهتر توزیع کند و در نتیجه محافظت بهتری ایجاد کند.

سناریوهای کاربردی پد تخت

اتصال پیچ معمولی

در اتصال قطعات مکانیکی معمولی ، واشرهای مسطح می توانند ناحیه تماس بین پیچ ها ، آجیل ها و قطعات متصل را افزایش دهند ، فشار پراکندگی ، کاهش فشار موضعی و جلوگیری از آسیب به سطح قطعات متصل. به عنوان مثال ، در ساخت مبلمان ، می توان از واشرهای مسطح برای رفع پاهای میز استفاده کرد تا از پایدار بودن جدول و لرزش استفاده شود. در تجهیزات الکتریکی ، از واشرهای مسطح برای محافظت از تخته های مدار استفاده می شود تا از آسیب های ناشی از لرزش جلوگیری شود.

اتصال پیچ اغلب جدا شده

هنگامی که پیچ ها به طور مکرر جدا می شوند ، استفاده از واشرهای مسطح می تواند فرآیند جداسازی را ساده کرده و از سطح قطعات متصل محافظت کند. به عنوان مثال ، بنادر بازرسی برخی از تجهیزات ، پیچ های اتصال قطعات متحرک و غیره ، واشرهای مسطح می توانند اصطکاک مستقیم بین پیچ ها و قطعات متصل را کاهش دهند ، از خراش های سطح خودداری کنند و عمر سرویس را گسترش دهند.

جبران انحراف سوراخ پیچ

در بعضی موارد ، برای اینکه سوراخ های پیچ بین دو قسمت اتصال به طور دقیق مطابقت داشته باشد ، ممکن است لازم باشد که قطر سوراخ را جبران کند تا انحراف موقعیت را جبران کند. هنگامی که سوراخ پیچ از اندازه استاندارد فراتر می رود ، می توانید استفاده از واشر مسطح را در نظر بگیرید. علاوه بر این ، به منظور تسهیل نصب و تنظیم ، سوراخ پیچ گاهی به عنوان یک سوراخ طولانی طراحی می شود تا موقعیت نصب قطعه کار در یک محدوده خاص تنظیم شود. در این حالت ، ممکن است استفاده از یک واشر مسطح ضخیم یا واشر مخصوص لازم باشد.

استرس فشاری را بر روی سطح فشار کاهش دهید

هنگامی که استحکام پیچ زیاد باشد و استرس فشاری قطعات متصل کم باشد ، واشرهای مسطح می توانند به کاهش استرس فشاری بر روی سطح فشار کمک کنند. به عنوان مثال ، هنگامی که برخی از پیچ های با استحکام بالا با قطعات متصل از مواد نرم تر استفاده می شود ، واشرهای مسطح می توانند به طور مساوی فشار پیچ ها را به سطح قطعات متصل توزیع کنند و به دلیل فشار بیش از حد موضعی از تغییر شکل یا آسیب دیدن قطعات متصل جلوگیری می کنند.

مواد مشترک واشرهای مسطح

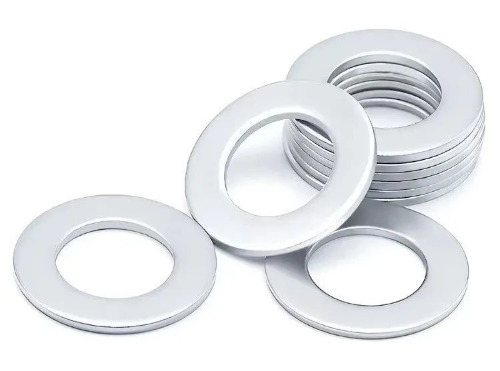

مواد فولادی کربن

برای واشرهای مسطح ، متداول ترین مواد فولادی کربن عبارتند از: ST12 ، ST13 ، Q235 ، Q215 ، Q195 و غیره. همه آنها برای واشرهای مسطح سطح 100HV مناسب هستند (توجه: 100HV به سختی سطح واشرها اشاره دارد). 08F ، 08AI ، 10 ، 10F و غیره برای واشرهای مسطح با سختی سطح در حدود 110HV مناسب هستند. فولاد 45 ، 50 ، 60 ، 70 فولاد یا 65 میلیون فولاد برای واشرهای مسطح با سختی سطح 200HV یا حتی 300HV مناسب است.

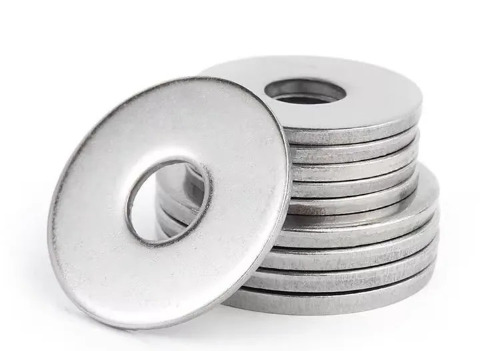

مواد فولادی ضد زنگ

موارد متداول 304 ، 304 (18 - 8) ، 316 ، 316L و غیره است. مزایای استفاده از فولاد ضد زنگ مقاومت به خوردگی ، مقاومت در برابر زنگ زدگی ، دقت بالا ، سطح صاف بدون برس ، سختی خوب ، شکستن آسان و غیره است ، اما قیمت آن نسبتاً گران است.

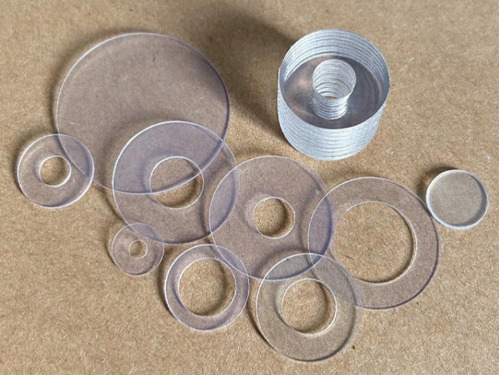

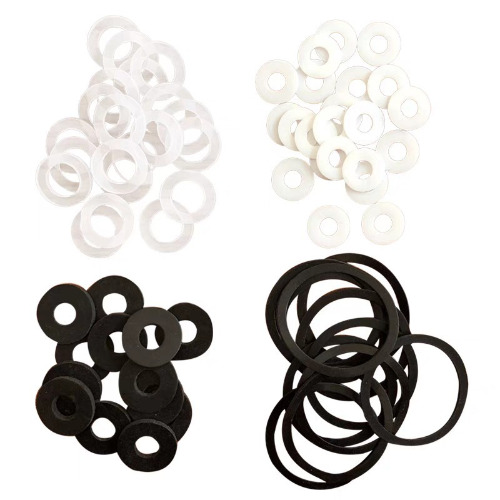

مواد پلاستیکی

مواد پلاستیکی متداول شامل PA66 ، PA66 30 ٪ فیبر شیشه ای ، PA66 50 ٪ فیبر شیشه ای ، PC ، PP ، PPS ، PVC ، PVDF و غیره. در بعضی از موارد خاص ، آنها می توانند نقش و تأثیر داشته باشند که فولاد کربن و فولاد ضد زنگ نمی توانند جایگزین کنند.

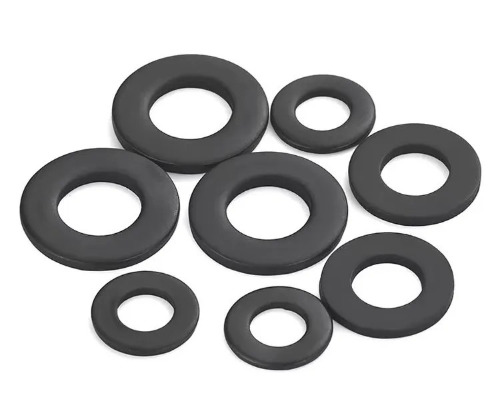

ماده لاستیکی

مانند لاستیک نیتریل ، فلوئوروبربر ، لاستیک کلروپن ، لاستیک استایرن بوتادین ، ​​لاستیک EPDM و غیره. لنت های مسطح این نوع مواد دارای نرمی خوبی هستند و برای محیط های درجه حرارت پایین و فشار متوسط ​​مناسب هستند. برخی از مواد دارای مقاومت اسید و قلیایی خاصی و مقاومت در برابر پیری هستند.

مواد دیگر

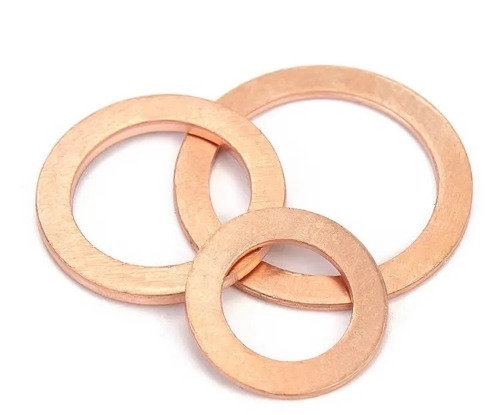

برخی از تولید کنندگان همچنین می توانند لنت های مسطح ساخته شده از مس ، آلومینیوم و سایر مواد را تهیه کنند. به عنوان مثال ، لنت های مس دارای هدایت حرارتی خوب و مقاومت در برابر خوردگی ، ضریب اصطکاک کم هستند و اغلب در موارد درجه حرارت بالا و فشار بالا مورد استفاده قرار می گیرند.

2. آماده سازی برای استفاده

مشخصات نصب ‌: اطمینان حاصل کنید که واشر مسطح محکم با سطح تماس متناسب است تا از کج شدن یا سوء استفاده از تأثیر آن بر اثر آب بندی تأثیر بگذارد.

"سازگاری محیطی": فولاد ضد زنگ در محیط های مرطوب یا خورنده ترجیح داده می شود و برای افزایش عمر خدمات باید به آب بندی و حفظ توجه شود.

respection Repection‌: پس از استفاده طولانی مدت ، لازم است بررسی کنید که آیا واشر تغییر شکل یافته یا آسیب دیده است و به موقع آن را جایگزین می کند تا قابلیت اطمینان اتصال را حفظ کند.

از طریق انتخاب معقول و استفاده استاندارد ، واشرهای مسطح می توانند به طور قابل توجهی پایداری و ایمنی اتصالات مکانیکی را بهبود بخشند

به طور خلاصه ، واشرهای مسطح یک مؤلفه مهم مکانیکی هستند که عمدتاً برای محافظت از سطح کانکتور ، افزایش ناحیه تماس و جلوگیری از شل شدن اتصال دهنده ها استفاده می شود. هنگام انتخاب و استفاده از واشرهای مسطح ، باید با توجه به الزامات خاص مهندسی و سناریوهای برنامه ، مواد ، اندازه و استفاده آنها تعیین شود. $ $
