پیچ های کوچک، تاثیر بزرگ! مزایای اصلی پیچ و مهره های 12.9 درجه - خواندنی برای متخصصان صنعت

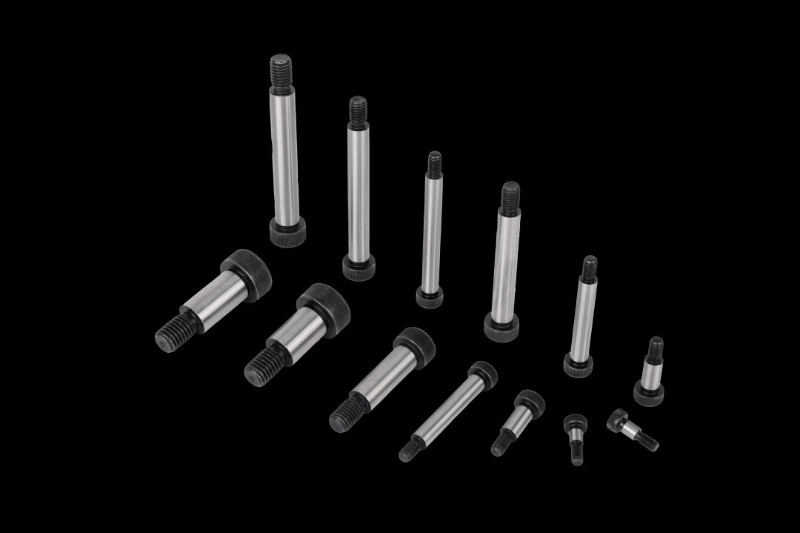

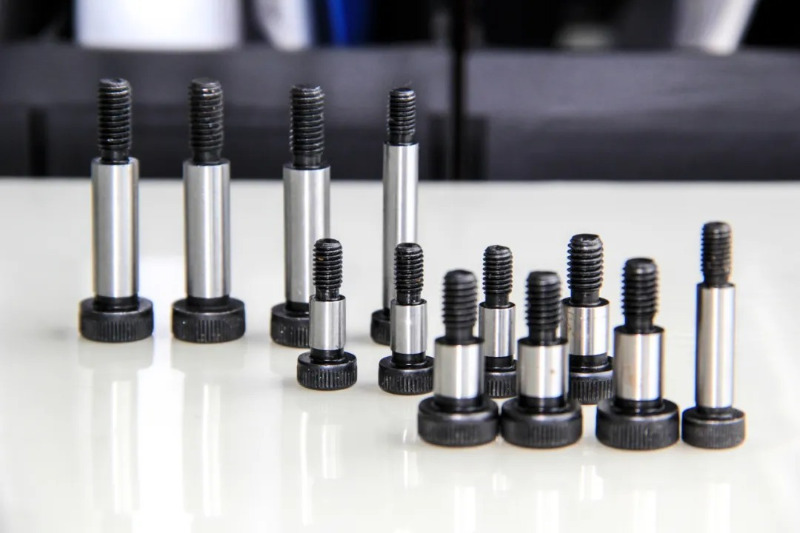

پیچ شانه ای درجه 12.9 چیست؟

نمره 12.9 پیچ شانه که به عنوان پیچ شانه شفت یا پیچ شانه شش ضلعی داخلی نیز شناخته می شود، یک اتصال دهنده با دقت بالا با شانه صاف و رزوه جزئی است که به طور خاص برای کاربردهای حرکتی با استحکام و دقت بالا طراحی شده است.

ویژگی ها

ویژگی های ساختاری

پیچ پلاگین 12.9 از سه بخش کلیدی تشکیل شده است:

سر پیچ: معمولاً با سرهای شش ضلعی داخلی یا خارجی برای نصب و حذف آسان با گشتاور بالا طراحی شده است.

شانه صاف: ماشینکاری دقیق برای اطمینان از پایداری اجزای چرخان یا کشویی.

انتهای رشته: استفاده از طراحی نیمه رزوه ای برای اطمینان از نگه داشتن ایمن و بهبود ظرفیت باربری.

ویژگی های کلیدی

استحکام فوق العاده بالا: ساخته شده با فولاد آلیاژی (مانند SCM435)، با استحکام کششی ≥1220MPa، اطمینان در کاربردهای با بار بالا را تضمین می کند.

تلورانس های دقیق: قطر شانه، طول و هم محوری به شدت کنترل می شود تا از موقعیت دقیق و تناسب لغزشی اجزای مکانیکی اطمینان حاصل شود.

مقاوم در برابر سایش و بادوام: درمان های سطحی شامل کوئنچ، سیاه شدن، فسفاته کردن یا آبکاری نیکل، بهبود مقاومت در برابر سایش و مقاومت در برابر خوردگی است.

عملکرد گشتاور بالا: قادر به تحمل گشتاورهای سفت شونده بالا، مناسب برای ماشین آلات سنگین و محیط های بار با پویایی بالا.

کاربرد پیچ های شانه ای درجه 12.9

با توجه به استحکام بالا، ماشینکاری دقیق و قابلیت انطباق با حرکت، پیچ شانه ای درجه 12.9 به طور گسترده در بسیاری از صنایع، به ویژه در سناریوهایی با بار بالا و الزامات دقت بالا استفاده می شود.

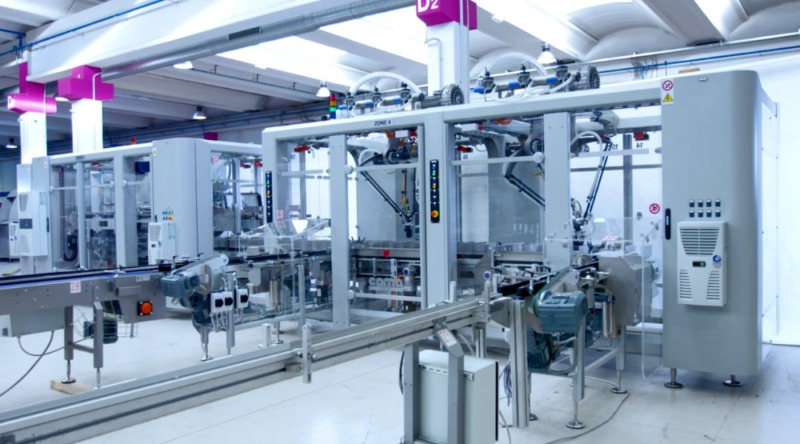

تجهیزات ماشین آلات

در ماشین‌آلات خودکار، ماشین‌های ابزار دقیق و تجهیزات خط تولید، از پیچ‌های شانه‌ای برای پشتیبانی و لغزش اجزا استفاده می‌شود که عملکرد روان تجهیزات را تضمین می‌کند.

ریل های لغزنده و مکانیسم های راهنما: از دقت حرکت خطی یا چرخشی اطمینان حاصل کنید.

سیستم های انتقال: به عنوان پیچ و مهره های ثابت برای میله های اتصال و صندلی های بلبرینگ استفاده می شود و سایش قطعات متحرک را کاهش می دهد.

جیگ و ابزار: لامپ برای موقعیت ثابت و بستن، بهبود دقت تولید.

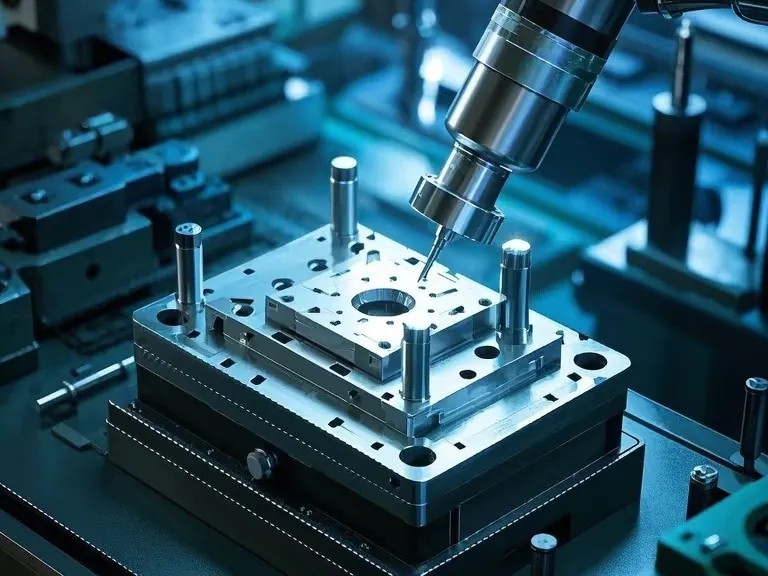

تولید قالب

قالب های تزریق: برای لغزنده ها، صفحات راهنما و مکانیسم های تعیین موقعیت برای اطمینان از باز و بسته شدن صاف قالب استفاده می شود.

مهر زنی: برای تثبیت پین راهنما و مجموعه های لغزنده برای بهبود عمر و دقت قالب استفاده می شود.

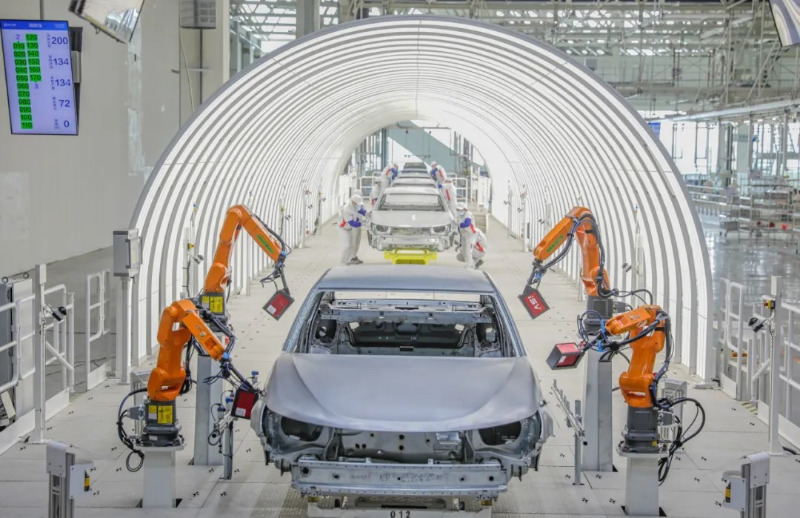

صنعت خودرو

پیچ های شانه ای درجه 12.9 به طور گسترده در تولید خودرو برای موتورها، سیستم های تعلیق و سیستم های ترمز استفاده می شود.

اجزای موتور: بازوهای راکر، میله‌های اتصال و مکانیزم‌های سوپاپ را به هم وصل کنید و از پایداری در حین کار با سرعت بالا اطمینان حاصل کنید.

سیستم های تعلیق: از کمک فنرها و اتصالات بازوی کنترل برای مقاومت در برابر لرزش ها و ضربه های فرکانس بالا استفاده کنید.

سیستم های ترمز: در کالیپرهای ترمز و ریل های کشویی استفاده می شود که مقاومت در برابر دمای بالا و ظرفیت بارگذاری بالا را ارائه می دهد.

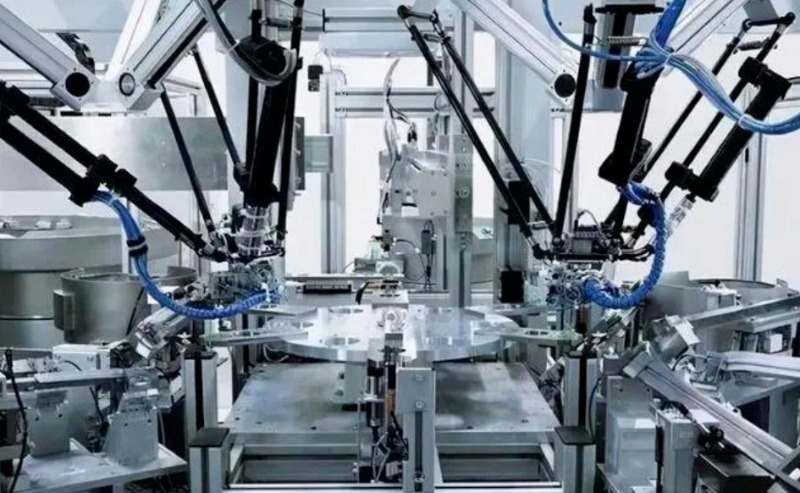

تجهیزات الکترونیکی و اتوماسیون

اتصالات ربات: به عنوان محورهای چرخشی برای اطمینان از موقعیت دقیق و حرکت انعطاف پذیر بازوهای رباتیک استفاده می شود.

خطوط مونتاژ خودکار: برای لغزنده ها و دستگاه های راهنما برای بهبود پایداری و دقت تجهیزات استفاده می شود.

هوافضا

سیستم کنترل پرواز: برای کنترل چرخش و اتصال سطوح کنترلی، فلپ ها و سایر اجزاء استفاده می شود.

بازوی رباتیک ماهواره ای: نقطه محوری چرخشی با دقت بالا را فراهم می کند و ثبات و قابلیت اطمینان را تضمین می کند.

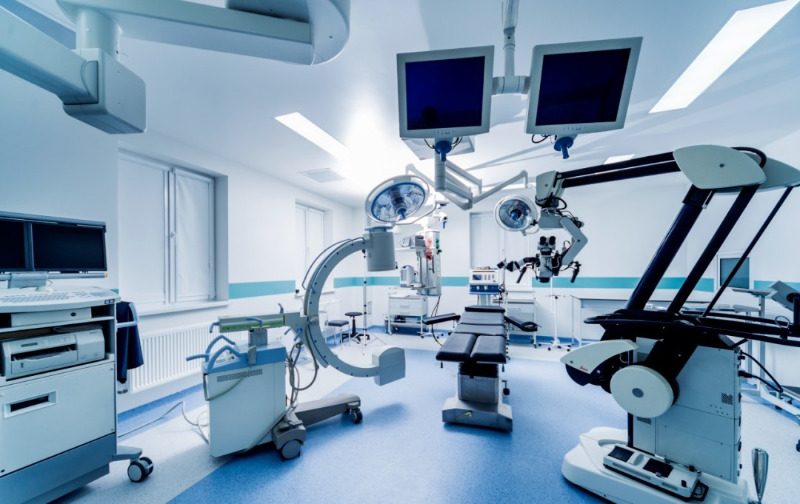

تجهیزات پزشکی

دستگاه های اشعه ایکس و سی تی اسکنر: برای اطمینان از عملکرد دقیق تجهیزات برای ریل های کشویی و قطعات متحرک استفاده می شود.

ربات های جراحی: برای اطمینان از کنترل دقیق و پایداری برای مفاصل بازوی روباتیک استفاده می شود.

فرآیند تولید پیچ شانه ای درجه 12.9

مواد اصلی

مواد متداول برای پیچ های شانه ای درجه 12.9 عبارتند از:

SCM435 (فولاد آلیاژی): چقرمگی خوب و مقاومت در برابر خستگی، مناسب برای محیط های بار ضربه ای.

فولاد ضد زنگ (304، 316 لیتر): مقاوم در برابر خوردگی، اما با استحکام کمتر، بیشتر در مواد غذایی و تجهیزات پزشکی استفاده می شود.

فرآیند تولید

1. برش مواد: برش دقیق میله های فولادی با استحکام بالا.

2. ماشینکاری دقیق CNC: چرخاندن سر پیچ، شانه و قسمت رزوه‌دار برای اطمینان از تحمل‌های دقیق.

3. ماشینکاری نخ: چرخاندن نخ برای بهبود قدرت و عمر خستگی.

4. عملیات حرارتی: کوئنچ و تمپر برای بهبود سختی و مقاومت در برابر سایش.

5. درمان سطحی: گالوانیزه کردن، سیاه شدن و فسفاته کردن برای افزایش مقاومت در برابر خوردگی.

6. بازرسی کیفیت: استفاده از دستگاه اندازه گیری مختصات، تست سختی و تست گشتاور برای اطمینان از دقت و قوام بالا. خورنده است اما قدرت کمتری دارد و بیشتر در مواد غذایی و تجهیزات پزشکی استفاده می شود.

استانداردهای صنعت

تولید پیچ های شانه ای باید مطابق با استانداردهای بین المللی باشد تا از عملکرد و قابلیت اطمینان آنها اطمینان حاصل شود.

ISO 7379: استاندارد برای ابعاد، مواد و تحمل پیچ‌های شانه‌ای متریک.

DIN 923: استاندارد آلمان، به طور گسترده در بازار اروپا استفاده می شود.

ASME B18.3: مشخصات پیچ و مهره های شانه استاندارد آمریکایی، قابل استفاده در بازار آمریکای شمالی.

JIS B 1180: استاندارد ژاپنی، مورد استفاده در ساخت ماشین آلات دقیق.

این استانداردها قطر شانه، تحمل طول، مشخصات رزوه، استحکام کششی و عملیات سطح را برای اطمینان از پایداری و سازگاری پیچ‌ها در محیط‌های سخت مشخص می‌کنند.

چگونه پیچ شانه مناسب را انتخاب کنیم؟

هنگام انتخاب پیچ های شانه ای، فاکتورهای زیر را در نظر بگیرید:

الزامات بار: استحکام کششی و عمر خستگی مورد نیاز را تعیین کنید.

ابعاد شانه: از سازگاری با اجزای کشویی یا چرخشی اطمینان حاصل کنید.

مشخصات موضوع: نخ متریک یا امپراتوری مناسب را برای تجهیزات انتخاب کنید.

درمان سطحی: یک پوشش ضد خوردگی مانند گالوانیزه کردن، سیاه شدن یا فسفاته کردن را انتخاب کنید.

پیچ‌های شانه‌ای درجه 12.9 در ماشین‌آلات، خودروسازی، قالب‌سازی، اتوماسیون و هوافضا به دلیل استحکام بالا، تحمل‌های دقیق و سازگاری با حرکت دینامیکی بسیار مهم هستند. استانداردهای سختگیرانه ساخت و عملکرد برتر آنها را به یک محصول اصلی در بازار بست های پیشرفته تبدیل می کند.

آیا از پیچ های شانه ای درجه 12.9 در صنعت خود استفاده کرده اید؟ با خیال راحت تجربه خود را به اشتراک بگذارید!
