پیچ شانه درجه 12.9 چیست؟

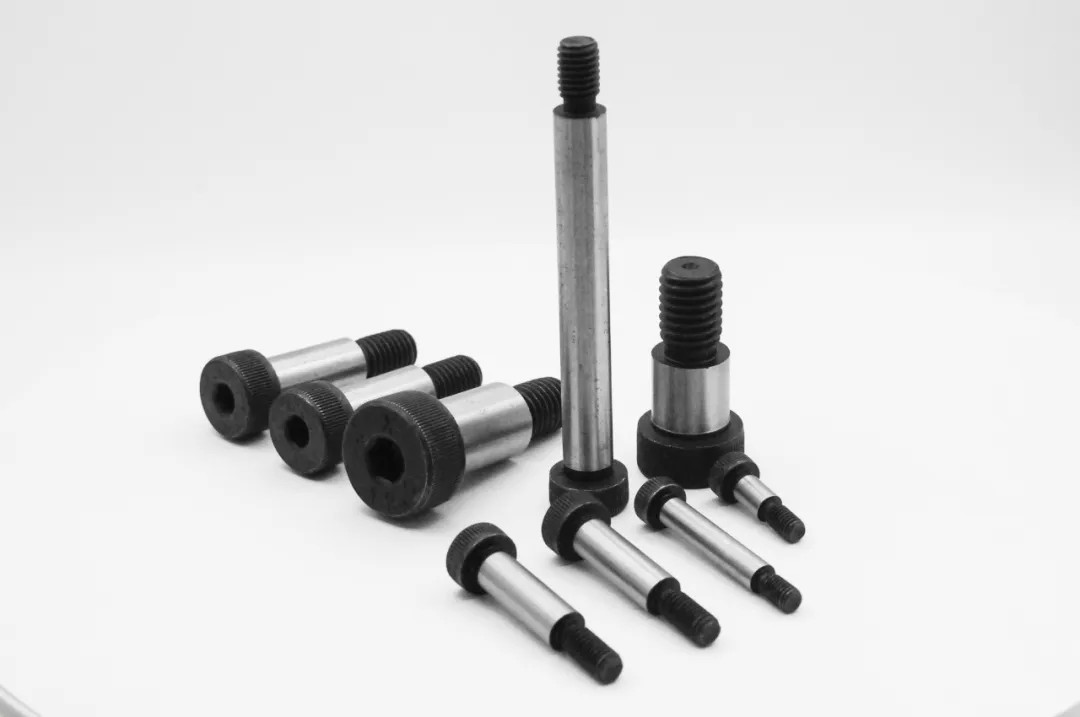

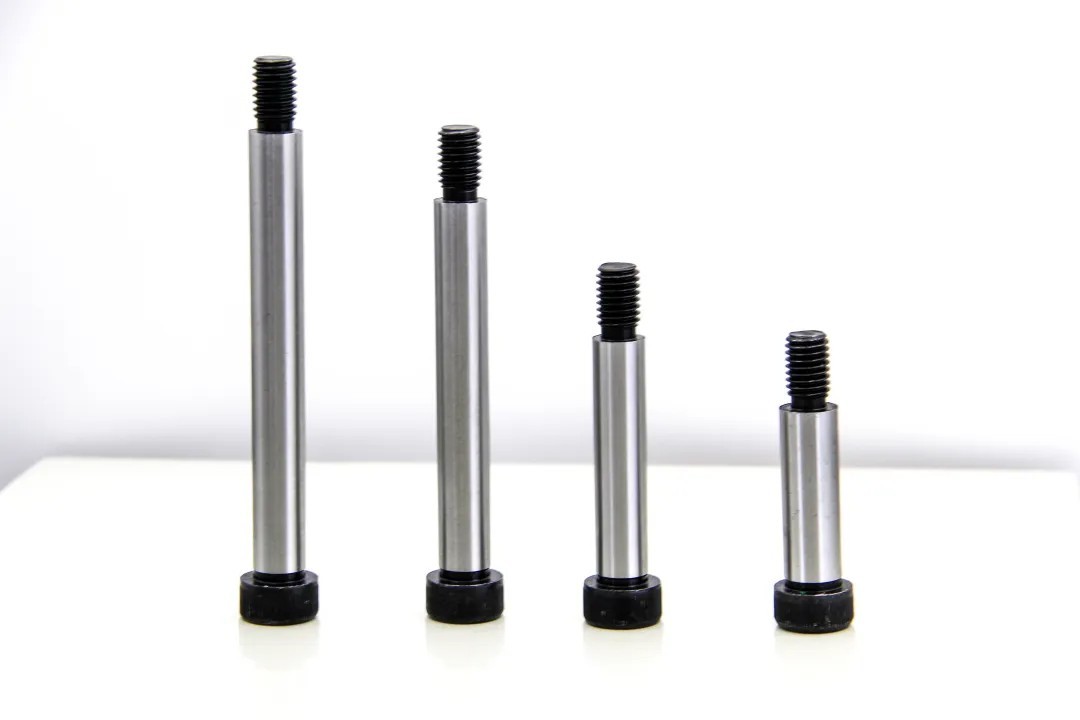

یک پیچ شانه درجه 12.9 ، که به عنوان پیچ شانه یا پیچ شانه شش ضلعی نیز شناخته می شود ، یک اتصال دهنده با دقت بالا با شانه صاف و موضوعات جزئی است که به طور خاص برای برنامه های حرکتی با مقاومت بالا و دقیق طراحی شده است.
ویژگی
ویژگی های ساختاری
پیچ شانه درجه 12.9 از سه قسمت اصلی تشکیل شده است:
سر پیچ: معمولاً با طراحی شش ضلعی داخلی یا خارجی ، که برای نصب و حذف گشتاور بالا مناسب است.
شانه صاف: دقیق ماشینکاری شده برای اطمینان از پایداری قطعات چرخشی یا کشویی.
پایان موضوع: طراحی جزئی برای اطمینان از تثبیت ایمن و بهبود ظرفیت بار.
ویژگی های اصلی
قدرت فوق العاده بالا: از فولاد آلیاژ (مانند 42Crmo) با مقاومت کششی ≥1220MPA برای اطمینان از قابلیت اطمینان در برنامه های بار بالا استفاده می شود.
تحمل دقیق: قطر شانه ، طول و همبستگی به شدت کنترل می شود تا از موقعیت یابی دقیق و تناسب کشویی قطعات مکانیکی اطمینان حاصل شود.
مقاوم در برابر سایش و بادوام: برای بهبود مقاومت سایش و مقاومت در برابر خوردگی ، سطح خاموش ، سیاه ، فسفات شده یا نیکل روکش شده است.
عملکرد بالای گشتاور: این می تواند در برابر گشتاور سفت کننده بالاتر مقاومت کند و برای ماشین آلات سنگین و محیط بار پویا بالا مناسب است.
سناریوهای برنامه از پیچ های شانه 12.9 درجه
با توجه به استحکام بالا ، پردازش دقیق و سازگاری با حرکت ، پیچ های شانه 12.9 درجه به طور گسترده ای در صنایع متعدد ، به ویژه در سناریوهایی با بار بالا و نیازهای با دقت بالا استفاده می شود.

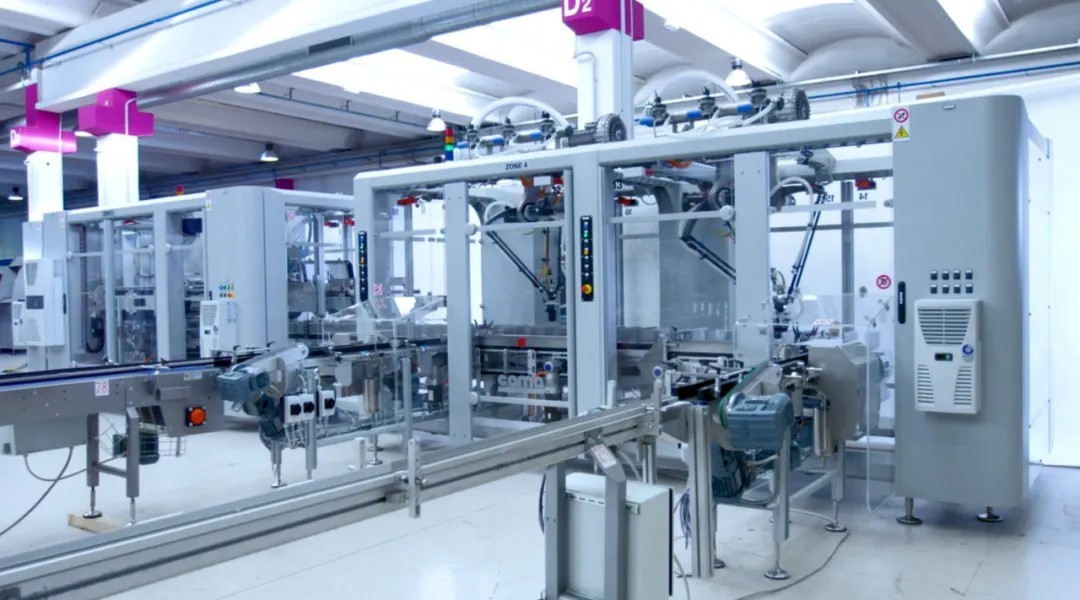

تجهیزات مکانیکی
در ماشین آلات خودکار ، ابزار دقیق ماشین آلات و تجهیزات خط تولید ، از پیچ های شانه برای پشتیبانی و اسلایدها برای اطمینان از عملکرد صاف تجهیزات استفاده می شود.
ریل اسلاید و مکانیسم های راهنما: از صحت حرکت خطی یا چرخشی اطمینان حاصل کنید.
سیستم انتقال: به عنوان میله اتصال و پیچ های ثابت صندلی برای کاهش سایش در قطعات متحرک استفاده می شود.
وسایل و ابزار: دستگاههای بستن موقعیت یابی ثابت برای بهبود دقت تولید.

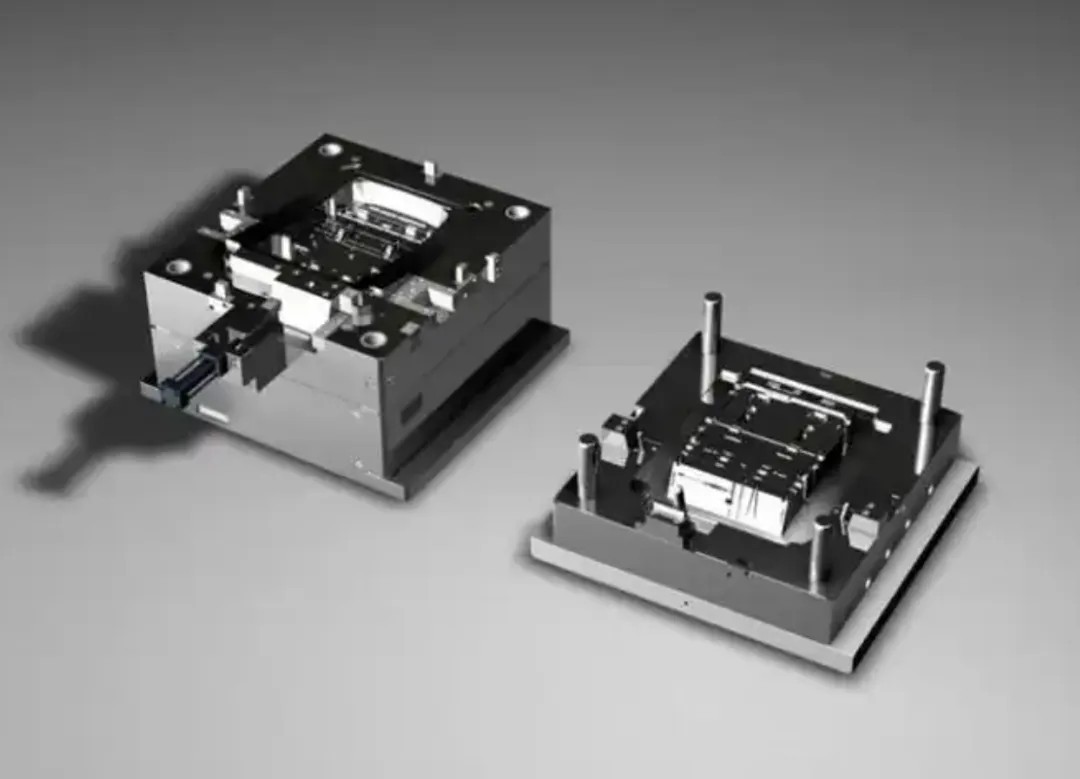

تولید قالب
قالب تزریق: برای اطمینان از باز و بسته شدن قالب برای کشویی ، صفحات راهنما و مکانیسم های موقعیت یابی استفاده می شود.
قالب تمبر: برای اصلاح پین راهنما و اجزای کشویی برای بهبود عمر و صحت قالب استفاده می شود

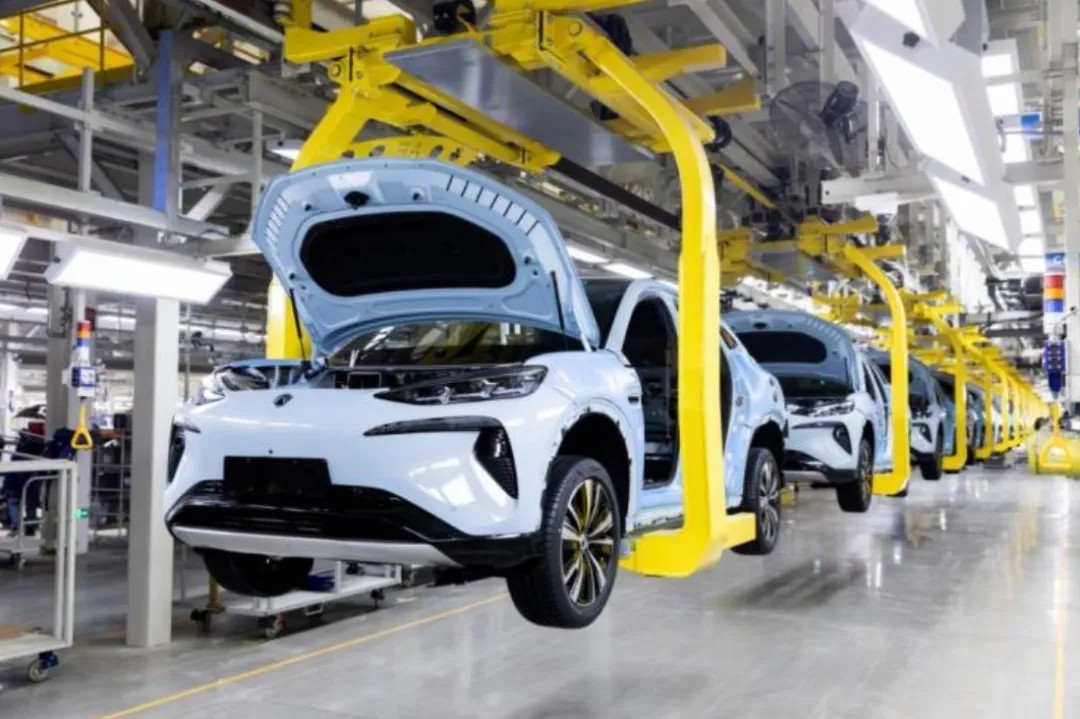

صنعت خودرو
پیچ های شانه درجه 12.9 به طور گسترده در موتورها ، سیستم های تعلیق و ترمز در ساخت خودرو استفاده می شود.
اجزای موتور: برای اطمینان از ثبات در حین کار با سرعت بالا ، بازوهای صخره ای ، میله های اتصال و مکانیسم های شیر را به هم وصل کنید.
سیستم تعلیق: مقاومت در برابر لرزش با فرکانس بالا و نیروهای ضربه در نقاط اتصال کمک فنر و بازوهای نوسان.
سیستم ترمز: برای کالیپرهای ترمز و راهنماهای کشویی برای مقاومت در برابر دمای بالا و ظرفیت بار زیاد استفاده می شود.

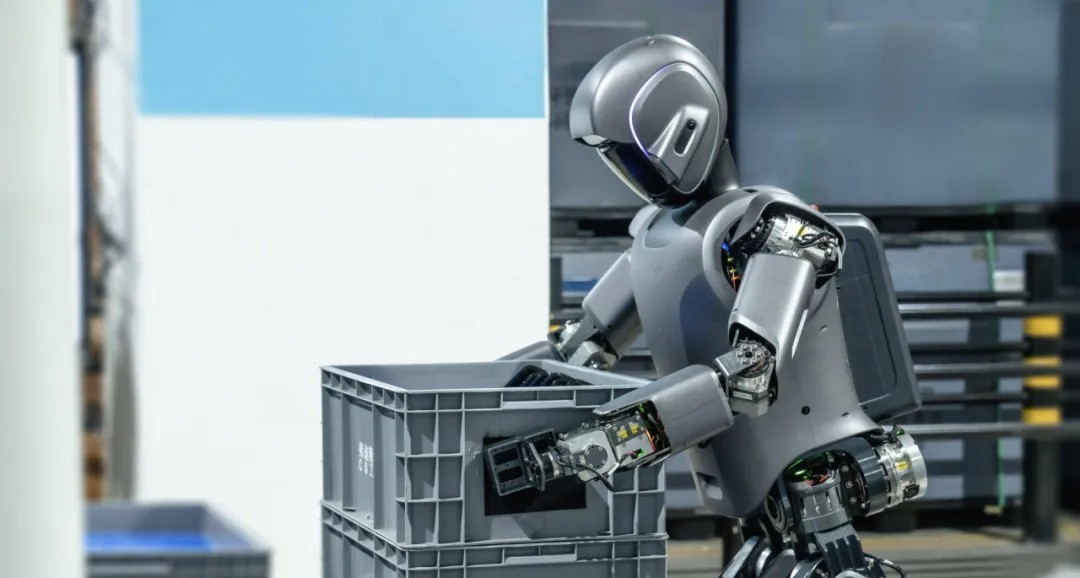

تجهیزات الکترونیکی و اتوماسیون
اتصالات ربات: به عنوان محورهای چرخش برای اطمینان از موقعیت یابی دقیق و حرکت انعطاف پذیر بازوهای روباتیک استفاده می شود.
خطوط مونتاژ خودکار: مورد استفاده برای کشویی و راهنما برای بهبود ثبات و دقت تجهیزات.
هوا و فضا
سیستم کنترل پرواز: برای کنترل اجزای چرخش و اتصال سطوح کنترل و فلپ ها استفاده می شود.
Manipulator ماهواره: برای اطمینان از ثبات و قابلیت اطمینان ، چرخش با دقت بالا را فراهم می کند.

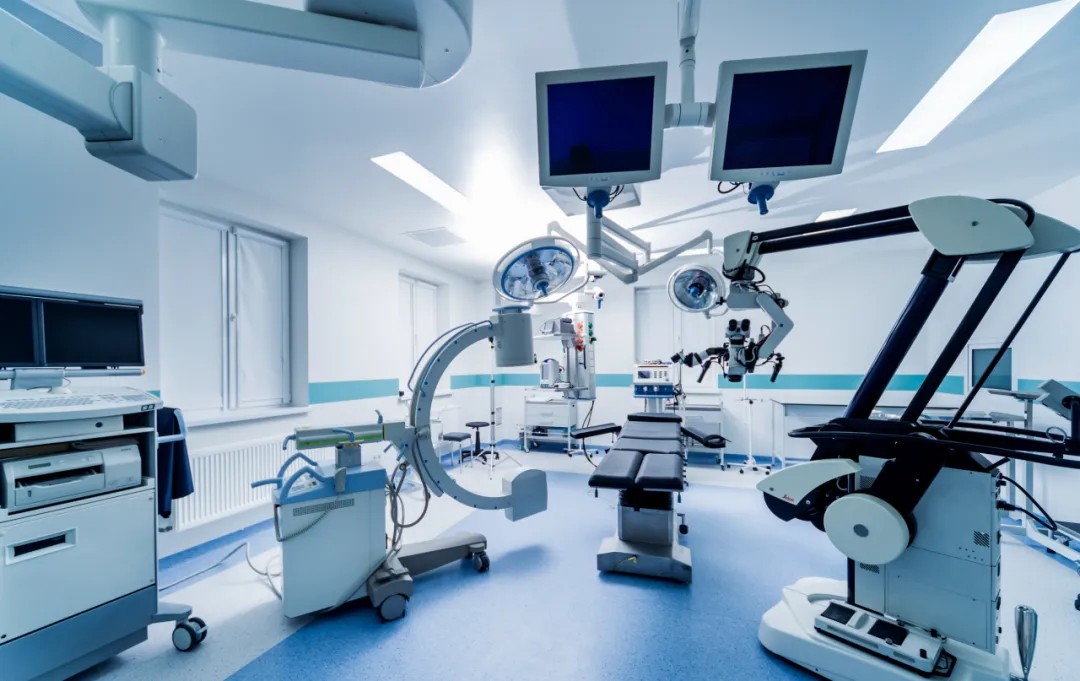

تجهیزات پزشکی
دستگاه های اشعه ایکس ، اسکنرهای CT: برای اطمینان از عملکرد دقیق تجهیزات برای ریل های اسلاید و قطعات متحرک استفاده می شود.
روبات های جراحی: برای اطمینان از کنترل و ثبات دقیق برای اتصالات بازوی ربات استفاده می شود.
فرآیند تولید پیچ های شانه 12.9 درجه
1. مواد کوچک
مواد مشترک برای پیچ های شانه درجه 12.9 شامل موارد زیر است:
42CRMO (فولاد آلیاژ): استحکام بالا ، مقاومت در برابر سایش مناسب ، مناسب برای برنامه های بار بالا.
SCM435 (فولاد کروم-مولیبدن): سختی و مقاومت در برابر خستگی ، مناسب برای محیط های بار ضربه.
فولاد ضد زنگ (304 ، 316L): مقاوم در برابر خوردگی ، اما مقاومت کم ، بیشتر در تجهیزات غذایی و پزشکی استفاده می شود.
2. فرآیند تولید
برش مواد: برش دقیق میله های فولادی با استحکام بالا.
ماشینکاری دقیق CNC: چرخاندن سرهای پیچ ، شانه ها و قطعات نخ برای اطمینان از تحمل های سخت.
ماشینکاری موضوع: از نخ های نورد برای بهبود قدرت و زندگی خستگی استفاده می شود.
عملیات حرارتی: فرونشاندن معتدل برای بهبود سختی و مقاومت در برابر سایش.
تصفیه سطح: گالوانیزه ، سیاه کردن ، فسفرینگ برای تقویت مقاومت در برابر خوردگی.
بازرسی کیفیت: از ابزار اندازه گیری سه مختصات ، تست سختی ، از آزمایش گشتاور برای اطمینان از دقت و قوام بالا استفاده می شود.
خوردگی ، اما قدرت کم است ، بیشتر در تجهیزات غذایی و پزشکی استفاده می شود.
3. استانداردهای صنعت
برای اطمینان از عملکرد و قابلیت اطمینان آنها ، تولید پیچ های شانه باید مطابق با استانداردهای بین المللی باشد.
ISO 7379: استاندارد برای ابعاد ، مواد و تحمل پیچ های شانه متریک.
DIN 923: استاندارد آلمان ، که به طور گسترده در بازار اروپا مورد استفاده قرار می گیرد.
ASME B18.3: الزامات مشخصات برای پیچ های شانه آمریکایی ، مناسب برای بازار آمریکای شمالی.
JIS B 1180: استاندارد ژاپنی ، در ساخت ماشین آلات دقیق استفاده می شود.
این استانداردها قطر شانه ، تحمل طول ، مشخصات نخ ، استحکام کششی و درمان سطح را مشخص می کنند تا از ثبات و سازگاری پیچ ها در محیط های سخت اطمینان حاصل شود.
4. چگونه می توان پیچ شانه مناسب را انتخاب کرد؟
هنگام انتخاب پیچ شانه ، باید عوامل زیر را در نظر بگیرید:
الزامات بار: قدرت کششی مورد نیاز و زندگی خستگی را تعیین کنید.
اندازه شانه: از سازگاری با قطعات کشویی یا چرخان اطمینان حاصل کنید.
مشخصات موضوع: موضوعات متریک یا امپریال مناسب برای تجهیزات را انتخاب کنید.
تصفیه سطح: پوشش های ضد خوردگی مانند گالوانیزه ، سیاه شدن ، فسفات و غیره را انتخاب کنید.
پیچ های شانه درجه 12.9 در تجهیزات مکانیکی ، تولید خودرو ، قالب ها ، اتوماسیون و هوافضا به دلیل استحکام بالا ، تحمل دقیق و سازگاری با حرکت پویا ضروری است. استانداردهای ساختگی دقیق آن و عملکرد عالی آن را به یک محصول اصلی در بازار اتصال دهنده بالا تبدیل می کند.
آیا در صنعت خود از پیچ های شانه 12.9 درجه استفاده کرده اید؟ برای به اشتراک گذاشتن تجربه خود خوش آمدید!
