در صنایع ماشین آلات و خودرو ، پیچ های فلنج به دلیل طراحی فلنج منحصر به فرد خود ، از اتصال دهنده های مختلف استفاده می شوند. در مقایسه با پیچ های معمولی ، پیچ های فلنج می توانند بارها را پراکنده کرده و عملکرد چفت را بهبود بخشند. در پروژه های خاص ، پیچ های فلنج استاندارد ممکن است به طور کامل الزامات برنامه ویژه را برآورده نکنند ، و پیچ های فلنج غیر استاندارد به یک راه حل مهم تبدیل می شوند.

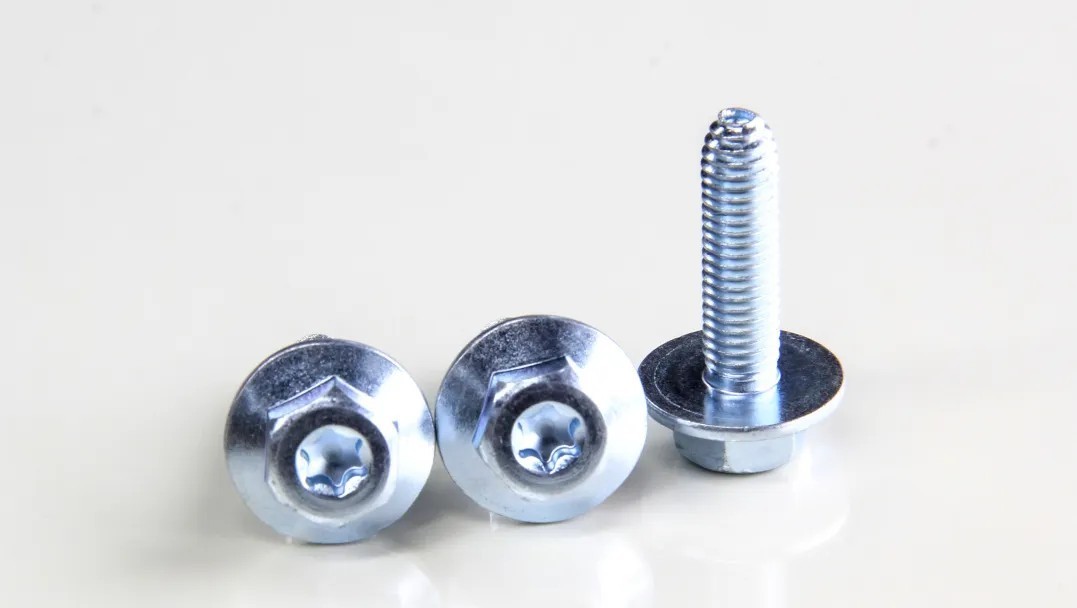

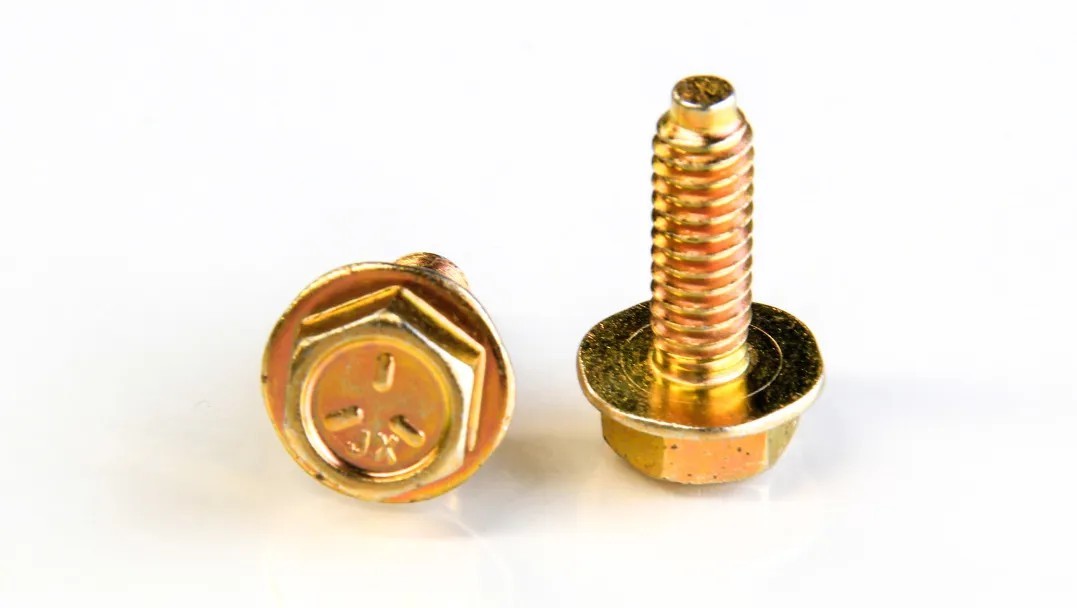

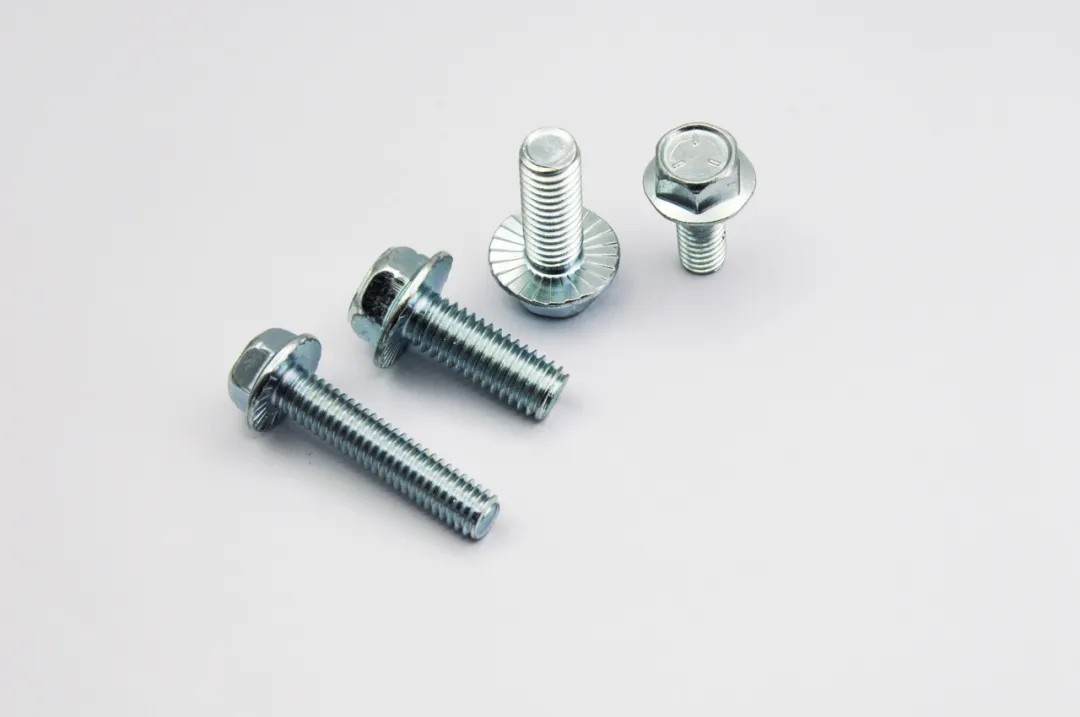

پیچ های فلنج معمولی
پیش زمینه و الزامات پیچ های فلنج غیر استاندارد
در یک پروژه تجهیزات مکانیکی در مقیاس بزرگ ، پیچ های فلنج استاندارد نمی توانند شرایط زیر را به طور کامل برآورده کنند:
الزامات با استحکام بالا: تجهیزات در یک محیط بار و لرزش بالا کار می کنند ، که نیازهای بالاتری را بر مقاومت کششی و مقاومت در برابر خستگی پیچ ها قرار می دهد.
مقاومت در برابر خوردگی: تجهیزات در تمام طول سال در معرض محیط اسپری نمکی مرطوب و زیاد قرار می گیرند و پیچ ها نیاز به مقاومت در برابر خوردگی عالی دارند.
تخصص بعدی: با توجه به ساختار ویژه تجهیزات ، طول غیر استاندارد ، قطر و شکل فلنج منحصر به فرد مورد نیاز است.
طراحی سفارشی پیچ های فلنج غیر استاندارد
1. انتخاب مواد
با توجه به الزامات پروژه ، فولاد آلیاژ (42Crmo) انتخاب شد و سطح آن به ویژه تحت درمان قرار گرفت.
عملکرد قدرت بالا: پس از عملیات حرارتی ، مقاومت کششی 42Crmo می تواند به 1100 مگاپاسکال برسد و مقاومت در برابر خستگی بسیار عالی است.
مقاومت در برابر خوردگی: پس از گالوانیزه کردن سطح ، یک لایه محافظ برای گسترش عمر سرویس پیچ ها در محیط های سخت شکل می گیرد.
2. بهینه سازی طراحی ساختاری
تمرکز طراحی پیچ های فلنج غیر استاندارد روی قسمتهای فلنج و پیچ است:
طراحی فلنج گسترده: قطر فلنج از اندازه استاندارد بزرگتر است ، که به توزیع یکنواخت بار و جلوگیری از خرابی ناشی از غلظت استرس موضعی کمک می کند.
سطح فلنج دندان مخروطی: دندانهای مخروطی ریز در انتهای فلنج طراحی شده اند تا اصطکاک بین پیچ و سطح اتصال را افزایش داده و به طور موثر از شل شدن جلوگیری شود.
طول نخ ویژه: طول نخ با توجه به نیاز واقعی تنظیم می شود تا اطمینان حاصل شود که پیچ ها برای قسمت های اتصال فلنج با دیوار ضخیم تجهیزات مناسب هستند.
3 فرآیند تصفیه سطح
به منظور تأمین نیازهای محیطهای بسیار خورنده ، از فرآیندهای تصفیه سطح زیر استفاده می شود:
Galvanizing داغ: یک پوشش روی ضخیم روی سطح پیچ تشکیل می شود ، که عملکرد ضد Rust را به میزان قابل توجهی بهبود می بخشد و برای استفاده طولانی مدت در فضای باز مناسب است.
پوشش PTFE: روکش پلی تتورولورو اتیلن اعمال می شود که نه تنها مقاومت خوردگی را تقویت می کند ، بلکه روغن کاری نخ را نیز بهبود می بخشد و نصب و حذف آن را آسان تر می کند.
روند تولید
1. پیش درمانی مواد اولیه
میله های فولادی آلیاژ با کیفیت بالا را انتخاب کنید ، برش و سپس انجام جعل اولیه را انجام دهید تا از یکنواختی و دقت ابعادی خالی ها اطمینان حاصل شود.
2. جعل
قطعات فلنج و پیچ در یک زمان از طریق فرآیند جعل گرم شکل می گیرند تا از استحکام کلی پیچ ها و استحکام فلنج و پیچ اطمینان حاصل شود.
3. پردازش موضوع
نخ با فرآیند نورد پردازش می شود تا از غلظت استرس ناشی از برش و بهبود استحکام و دوام موضوع جلوگیری شود.
4. عملیات حرارتی
خاموش و پیچ و مهره ها را برای برآورده کردن استحکام طراحی و الزامات چقرمگی.
5.
همراه با فناوری پوشش گالوانیزه و PTFE ، عملکرد محافظت طولانی مدت پیچ ها در محیط های شدید را تضمین می کند.
6. بازرسی با کیفیت
از طریق اندازه گیری بعدی ، آزمایش کششی ، آزمایش خستگی و تست اسپری نمکی ، اطمینان حاصل کنید که هر پیچ مطابق با استانداردهای طراحی است.
سناریوهای کاربردی و جلوه های واقعی
این پیچ فلنج غیر استاندارد با موفقیت در زمینه های زیر اعمال شده است:
ماشین آلات و تجهیزات مهندسی: در محیط های لرزش با بار بالا ، پیچ های فلنج می توانند اتصالات پایدار را فراهم کنند و عمر عملیاتی تجهیزات را به طور قابل توجهی گسترش دهند.
امکانات سکوی دریایی: با مقاومت در برابر خوردگی عالی ، برای تجهیزات دریایی که برای مدت طولانی در معرض محیط آب دریا و اسپری نمکی قرار دارد ، مناسب است.
تولید وسایل نقلیه سنگین: در کامیون های بزرگ و وسایل نقلیه مهندسی ، ویژگی های بالایی از پیچ های فلنج غیر استاندارد ، عملکرد قابل اطمینان شاسی و سیستم انتقال را تضمین می کند.
در استفاده واقعی ، این پیچ فلنج غیر استاندارد مزایای زیر را نشان داده است:
اتصال پایدار: طراحی فلنج بهبود یافته همیشه در یک محیط پرخاشگری بالا و بدون نگهداری مکرر محکم باقی می ماند.
مقاومت در برابر خوردگی عالی: قرار گرفتن در معرض طولانی مدت در محیط اسپری نمکی هنوز هم ظاهر و عملکرد خوبی را حفظ می کند.
عمر خدمات گسترده: مواد خاص و فرآیندهای پوشش به طور موثری فرکانس جایگزینی پیچ را کاهش داده و هزینه های نگهداری را پس انداز می کنند.
ارزش و چشم انداز پیچ های فلنج غیر استاندارد
پیچ های فلنج غیر استاندارد مزایای بی نظیری نسبت به قطعات استاندارد در خواستار برنامه های صنعتی و مهندسی نشان داده اند. این اتصال دهنده ها از طریق طراحی سفارشی مواد ، ساختارها و فرآیندها می توانند نیازهای ویژه ای مختلف را برآورده کرده و بخشی از مؤلفه های کلیدی شوند.
اگر پروژه شما به پیچ و مهره های فلنج از مشخصات خاص یا عملکرد نیاز داشته باشد ، سفارشی سازی غیر استاندارد بهترین انتخاب برای دستیابی به اتصال قابل اعتماد و عملکرد بلند مدت خواهد بود. صنعت Jiangxin خدمات طراحی و ساخت حرفه ای را برای کمک به موفقیت در پروژه ارائه می دهد!
